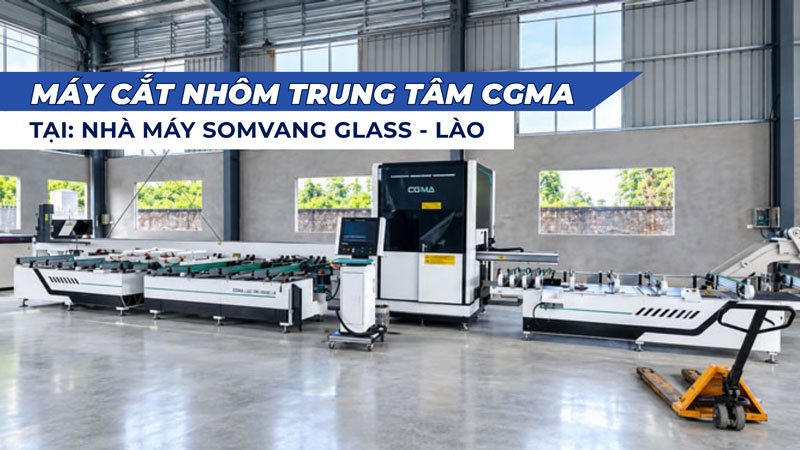

Chuyển giao máy cắt nhôm trung tâm CGMA tại SOMVANG Glass, Lào
Th10

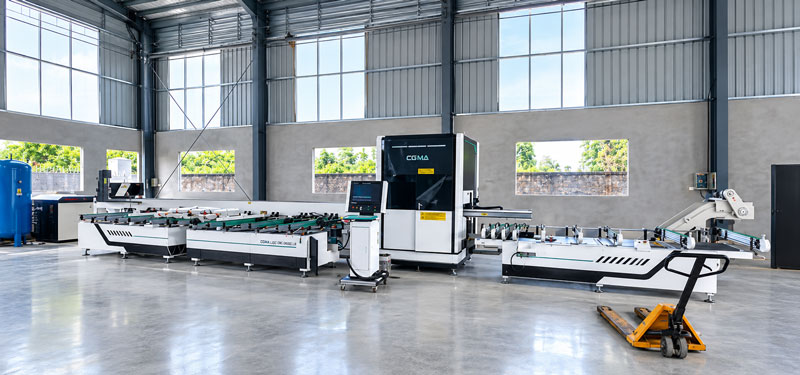

Máy cắt nhôm trung tâm CGMA LJQZ-CNC-6500C-L/R được GOPCO chuyển giao trong dự án cung cấp dàn máy sản xuất cửa nhôm CNC cho SOMVANG Glass & Aluminum Factory tại Lào. Thiết bị được thiết kế để thực hiện các công đoạn cắt và gia công thanh nhôm theo chương trình, đáp ứng nhu cầu gia công profile nhôm với yêu cầu về kích thước và độ chính xác.
Đối với các nhà máy sản xuất cửa nhôm phục vụ dự án, việc đầu tư thiết bị không chỉ nhằm nâng cao mức độ tự động hóa mà còn hướng đến kiểm soát chất lượng gia công và tổ chức quy trình sản xuất hiệu quả. Việc đưa máy cắt nhôm trung tâm CGMA vào hệ thống thiết bị tại SOMVANG Glass là một phần trong phương án đầu tư máy móc phục vụ các công đoạn sản xuất cửa nhôm CNC.
1. Dự án chuyển giao máy cắt nhôm trung tâm CGMA tại SOMVANG Glass
SOMVANG Glass & Aluminum Factory là đơn vị hoạt động trong lĩnh vực kính và nhôm tại Viêng Chăn, Lào. Trong dự án này, nhà máy đầu tư nhóm thiết bị phục vụ sản xuất cửa nhôm CNC và một nhóm thiết bị riêng dành cho gia công nhôm vòm.
Dàn máy làm cửa nhôm được GOPCO chuyển giao gồm:
- Máy cắt trung tâm CGMA LJQZ-CNC-6500C-L/R.
- Máy cắt nhôm hai đầu lưỡi 500 HEGA DS250I.
- Máy khoan khóa CNC hai đầu WSZ2-CNC-3200.
- Máy ép góc cơ WZJ-160Z.
- Máy phay đố CNC và máy phay đố thay dao nhanh WEIKE WKKX-200.
- Máy cắt nẹp nhôm tự động.
- Máy nén khí trục vít.
Bên cạnh đó, dự án còn có nhóm thiết bị phục vụ gia công nhôm vòm như máy uốn vòm Dezo, máy kéo vòm mặt dựng và máy cắt nhôm một đầu MANGE. Dự án không chỉ tập trung vào một thiết bị đơn lẻ mà hướng đến việc bổ sung máy móc cho nhiều công đoạn trong quy trình sản xuất. Trong hệ thống này, máy cắt nhôm trung tâm CGMA đảm nhiệm công đoạn cắt theo chương trình, tạo cơ sở cho các bước gia công tiếp theo như khoan khóa, phay đố và lắp ghép khung cửa.
2. Máy cắt nhôm trung tâm CGMA LJQZ-CNC-6500C-L/R có gì nổi bật?
Máy cắt nhôm trung tâm CGMA LJQZ-CNC-6500C-L/R được thiết kế để thực hiện các công đoạn cắt và gia công thanh nhôm theo chương trình. Thiết bị có khả năng cắt các góc 45° và 90°, phù hợp với yêu cầu gia công profile nhôm trong sản xuất cửa và cửa sổ.
Đối với nhà máy thường xuyên xử lý nhiều mã hàng, giá trị của máy cắt trung tâm không chỉ nằm ở tốc độ thực hiện một đường cắt. Khả năng kiểm soát kích thước, duy trì độ chính xác giữa các chi tiết và tổ chức quy trình gia công cũng là những yếu tố cần được quan tâm khi lựa chọn thiết bị.
Tham khảo thông số chi tiết máy cắt nhôm trung tâm tại đây
2.1. Độ chính xác trong công đoạn cắt nhôm
Máy được trang bị động cơ servo, hỗ trợ điều khiển chuyển động và thực hiện quá trình cắt theo chương trình.
Theo thông số kỹ thuật được cung cấp cho model này:
- Sai số chiều dài cắt: 0,1 mm.
- Độ phẳng bề mặt cắt: ≤ 0,10 mm.
- Sai số góc cắt: 5 phút cung.
- Các góc cắt cố định: hai vị trí 45° và một vị trí 90°.
Thân máy được đúc nguyên khối, tạo kết cấu vững chắc cho quá trình gia công. Đối với doanh nghiệp sản xuất cửa nhôm dự án, những thông số này có ý nghĩa trong việc đánh giá khả năng đáp ứng yêu cầu kích thước và hình học của chi tiết. Khi các thanh nhôm được cắt theo đúng thông số thiết kế, công đoạn gia công tiếp theo có điều kiện thuận lợi hơn để thực hiện theo quy trình.
2.2. Cơ cấu lưỡi cắt giúp hạn chế ảnh hưởng đến bề mặt nhôm
Một đặc điểm của máy là cơ cấu lưỡi cắt được tách khỏi bề mặt cắt khi quay trở về vị trí ban đầu. Thiết kế này giúp hạn chế việc lưỡi cắt tiếp xúc trở lại với vật liệu trong hành trình hồi, qua đó giảm nguy cơ làm ảnh hưởng đến bề mặt cắt và chất lượng hoàn thiện của thanh nhôm.
Đối với nhà máy sản xuất số lượng lớn, tuổi thọ dao và độ ổn định của bề mặt cắt là những yếu tố đáng quan tâm khi đánh giá chi phí vận hành. Dù vậy, tuổi thọ thực tế vẫn phụ thuộc vào loại lưỡi cắt, vật liệu gia công, chế độ vận hành và công tác bảo dưỡng.
2.3. Bàn kẹp chữ Z hỗ trợ ổn định quá trình ép giữ vật liệu
Máy sử dụng bộ cố định chuyên dụng cho bàn kẹp hình chữ Z, được thiết kế nhằm hạn chế hiện tượng nghiêng bàn kẹp trong quá trình ép giữ thanh nhôm. Trong gia công CNC, vật liệu cần được giữ ổn định để hạn chế sai lệch trong quá trình cắt. Nếu vị trí thanh nhôm thay đổi khi gia công, kết quả có thể ảnh hưởng đến kích thước và độ chính xác của chi tiết.
Vì vậy, kết cấu kẹp giữ là một trong những yếu tố cần xem xét khi lựa chọn máy cắt trung tâm, bên cạnh động cơ, hệ điều khiển và thông số cắt.
2.4. Phạm vi gia công phù hợp với nhiều kích thước thanh nhôm
| Thông số | Giá trị |
|---|---|
| Model | CGMA LJQZ-CNC-6500C-L/R |
| Chiều dài cắt | 350–6.500 mm |
| Chiều rộng gia công tối đa | 110 mm |
| Chiều cao gia công tối đa | 150 mm |
| Góc cắt | 45° và 90° |
| Sai số chiều dài cắt | 0,1 mm |
| Độ phẳng bề mặt cắt | ≤ 0,10 mm |
| Sai số góc cắt | 5 phút cung |
| Hệ truyền động | Động cơ servo |
Phạm vi chiều dài cắt lên đến 6.500 mm giúp doanh nghiệp có thêm khả năng xử lý các thanh nhôm có chiều dài khác nhau trong giới hạn thiết kế của máy. Khi đánh giá khả năng đáp ứng một dự án cụ thể, doanh nghiệp vẫn cần đối chiếu kích thước profile, hệ nhôm, sơ đồ cắt và yêu cầu sản phẩm với cấu hình thực tế của thiết bị.
3. Tự động hóa quá trình cắt: Giá trị đối với nhà máy sản xuất sản lượng lớn
Đối với những đơn vị sản xuất cửa nhôm theo đơn hàng dự án, bài toán không chỉ là hoàn thành một bộ cửa mà còn là tổ chức gia công nhiều bộ cửa với kích thước và cấu hình khác nhau. Nếu quy trình phụ thuộc quá nhiều vào thao tác thủ công, doanh nghiệp phải chú trọng kiểm soát việc nhập kích thước, đo đạc, cấp phôi và kiểm tra chi tiết giữa các công đoạn.
Máy cắt nhôm trung tâm CGMA được thiết kế với mức độ tự động hóa cao, hỗ trợ các thao tác cấp phôi, gia công theo chương trình, cắt và đưa thành phẩm ra khỏi khu vực gia công. Cấu hình máy có thể tích hợp các chức năng khoan, phay và đánh dấu theo thông tin kỹ thuật của thiết bị.
Những khả năng này mang lại ba giá trị đáng quan tâm khi doanh nghiệp tổ chức sản xuất quy mô lớn.
3.1. Hạn chế sự phụ thuộc vào thao tác thủ công
Khi dữ liệu gia công được thiết lập và kiểm soát theo quy trình, máy có thể thực hiện các thao tác tương ứng với chương trình đã nhập. Điều này giúp giảm bớt một số công việc thao tác trực tiếp của người vận hành tại công đoạn cắt. Nhân sự có thể tập trung hơn vào việc giám sát thiết bị, kiểm tra vật liệu và kiểm soát chất lượng.
3.2. Hỗ trợ kiểm soát nhiều mã hàng
Các đơn hàng cửa nhôm dự án có thể bao gồm nhiều kích thước khung, cánh, đố và các chi tiết khác nhau. Máy cắt trung tâm hỗ trợ thực hiện theo dữ liệu gia công đã thiết lập, tạo điều kiện quản lý các chương trình cắt có hệ thống hơn.
Để khai thác hiệu quả khả năng này, doanh nghiệp cần xây dựng quy trình quản lý dữ liệu đầu vào, kiểm tra thông số trước khi gia công và đối chiếu sản phẩm sau cắt.
3.3. Tăng tính liên tục giữa các công đoạn sản xuất
Công đoạn cắt nằm ở đầu quy trình gia công cửa nhôm. Sai lệch hoặc gián đoạn tại đây có thể ảnh hưởng đến kế hoạch sản xuất của các công đoạn tiếp theo. Khi được bố trí phù hợp với máy khoan khóa, máy phay đố, máy ép góc và các thiết bị liên quan, máy cắt trung tâm có thể trở thành một mắt xích trong hệ thống sản xuất đồng bộ.
Đối với nhà máy có sản lượng lớn, việc đánh giá năng lực của từng máy cần đi cùng việc đánh giá khả năng phối hợp của toàn bộ quy trình, thay vì chỉ xem xét tốc độ riêng lẻ của một thiết bị.
4. Khả năng nhập dữ liệu và kết nối phần mềm
Một trong những yếu tố cần quan tâm khi đầu tư máy cắt nhôm trung tâm là cách đưa dữ liệu sản xuất vào hệ thống điều khiển.
Máy hỗ trợ ba phương thức nhập dữ liệu:
- Kết nối phần mềm: Hỗ trợ kết nối với các phần mềm được nêu trong tài liệu kỹ thuật như Klaes, Jopps, Zhujiang, Mendaoyun, Zaoyi, Xinger và Changfeng.
- Nhập dữ liệu qua mạng hoặc USB: Cho phép đưa dữ liệu gia công vào máy thông qua các phương thức này.
- Nhập thủ công: Phục vụ các trường hợp cần nhập trực tiếp thông số gia công.
Với những doanh nghiệp quản lý đơn hàng bằng phần mềm, khả năng kết nối dữ liệu là yếu tố cần xem xét trước khi lựa chọn thiết bị.
Việc tích hợp thực tế cần được xác nhận theo phiên bản phần mềm, định dạng dữ liệu, cấu hình máy và yêu cầu kết nối của nhà máy. Doanh nghiệp nên kiểm tra khả năng tương thích với hệ thống đang sử dụng trước khi đưa ra quyết định đầu tư.
5. Thiết kế hỗ trợ vệ sinh và tổ chức không gian nhà xưởng
Ngoài độ chính xác và khả năng tự động hóa, thiết kế thiết bị cũng ảnh hưởng đến việc tổ chức mặt bằng sản xuất và công tác bảo trì.
Máy cắt nhôm trung tâm CGMA có một số đặc điểm đáng chú ý:
- Buồng cắt bao bọc: Khu vực cắt được bao bọc nhằm tăng khả năng bảo vệ trong quá trình vận hành, đồng thời hỗ trợ hạn chế tiếng ồn và phát tán phoi ra môi trường xung quanh.
- Hệ thống thu gom phoi: Máy được trang bị cơ cấu vận chuyển phoi tự động bằng băng tải đến thùng chứa, giúp thuận tiện hơn cho công tác vệ sinh khu vực sản xuất.
- Bố trí băng tải phoi bên cạnh máy chính: Cách bố trí này được thiết kế để giảm nhu cầu sử dụng không gian phía sau thiết bị và hỗ trợ công tác bảo trì.
Đối với nhà máy vận hành nhiều máy cùng lúc, việc quản lý phoi, vệ sinh và bố trí lối đi là những yếu tố cần được tính toán trong quá trình thiết kế mặt bằng. Tùy theo mặt bằng thực tế và hướng cấp phôi, doanh nghiệp cần xác định vị trí đặt máy, khu vực chờ vật liệu, khu vực nhận thành phẩm và lối tiếp cận phục vụ bảo dưỡng.
6. Máy cắt nhôm trung tâm CGMA trong hệ thống thiết bị tại SOMVANG Glass
Điểm đáng chú ý của dự án SOMVANG Glass là máy cắt trung tâm CGMA được triển khai cùng các thiết bị phục vụ những công đoạn khác trong sản xuất cửa nhôm. Mỗi thiết bị đảm nhiệm một nhóm công việc riêng, tạo cơ sở để doanh nghiệp tổ chức quy trình theo trình tự gia công.
| Thiết bị | Vai trò trong quy trình |
|---|---|
| Máy cắt trung tâm CGMA LJQZ-CNC-6500C-L/R | Cắt và gia công thanh nhôm theo chương trình |
| Máy cắt nhôm hai đầu HEGA DS250I | Phục vụ công đoạn cắt thanh nhôm |
| Máy khoan khóa CNC WSZ2-CNC-3200 | Phục vụ gia công vị trí khóa và các vị trí theo cấu hình máy |
| Máy ép góc cơ WZJ-160Z | Phục vụ công đoạn ép ghép góc khung cửa |
| Máy phay đố CNC và WEIKE WKKX-200 | Phục vụ gia công đầu đố |
| Máy cắt nẹp nhôm tự động | Phục vụ công đoạn cắt nẹp theo kích thước |
| Máy nén khí trục vít | Cung cấp khí nén cho các thiết bị có nhu cầu sử dụng |
Danh mục trên thể hiện các nhóm thiết bị trong dự án, không đồng nghĩa tất cả các máy đều được kết nối thành một dây chuyền tự động liên hoàn. Trên thực tế, mức độ liên kết giữa các công đoạn phụ thuộc vào phương án bố trí mặt bằng, quy trình cấp phôi, phương thức chuyển bán thành phẩm và cách quản lý dữ liệu sản xuất.
Đối với nhà máy làm cửa nhôm dự án, việc đầu tư đúng thiết bị cho từng công đoạn là bước quan trọng. Tuy nhiên, để đạt hiệu quả vận hành, doanh nghiệp cũng cần tính toán sự cân đối giữa năng lực cắt, gia công, lắp ghép và hoàn thiện.
7. GOPCO chuyển giao thiết bị theo nhu cầu sản xuất thực tế
Việc đầu tư máy móc công nghiệp không chỉ dừng lại ở lựa chọn model và thông số kỹ thuật. Doanh nghiệp còn cần quan tâm đến quá trình lắp đặt, hướng dẫn vận hành và chuyển giao kỹ thuật. Trong dự án tại SOMVANG Glass, GOPCO triển khai dàn thiết bị phục vụ sản xuất cửa nhôm CNC cùng nhóm máy gia công nhôm vòm tại Lào.
Đối với các dự án đầu tư nhiều thiết bị, quá trình triển khai cần chú trọng những nội dung sau:
- Tư vấn lựa chọn thiết bị: Xác định nhu cầu gia công, loại sản phẩm và các công đoạn cần đầu tư.
- Bố trí và lắp đặt: Xem xét mặt bằng, vị trí đặt máy và điều kiện vận hành.
- Hướng dẫn vận hành: Hỗ trợ đội ngũ sử dụng làm quen với thiết bị và các thao tác cần thiết.
- Chuyển giao kỹ thuật: Hướng dẫn các nội dung liên quan đến vận hành và sử dụng máy theo cấu hình được bàn giao.
- Hỗ trợ kỹ thuật: Đồng hành với khách hàng trong quá trình sử dụng thiết bị theo chính sách hỗ trợ của GOPCO.
Đây là những nội dung cần được quan tâm khi doanh nghiệp lựa chọn nhà cung cấp máy móc, đặc biệt với các hệ thống có nhiều thiết bị và yêu cầu phối hợp giữa các công đoạn.
8. Doanh nghiệp nào nên cân nhắc đầu tư máy cắt nhôm trung tâm CGMA?
Máy cắt nhôm trung tâm CGMA là phương án đáng xem xét đối với doanh nghiệp có nhu cầu tổ chức công đoạn cắt theo chương trình và nâng cao mức độ tự động hóa. Thiết bị có thể phù hợp với các nhóm doanh nghiệp sau, tùy theo cấu hình và yêu cầu gia công thực tế.
Nhà máy sản xuất cửa nhôm theo đơn hàng dự án
Đơn hàng dự án thường có nhiều kích thước và yêu cầu gia công theo bản vẽ. Máy cắt trung tâm hỗ trợ thực hiện chương trình cắt theo dữ liệu đầu vào, giúp doanh nghiệp xây dựng quy trình gia công có hệ thống hơn.
Doanh nghiệp xử lý nhiều mã hàng
Với các nhà máy có danh mục sản phẩm đa dạng, việc quản lý dữ liệu cắt và kiểm soát kích thước là những vấn đề quan trọng. Khả năng nhập dữ liệu theo chương trình giúp doanh nghiệp có thêm phương án tổ chức công đoạn này.
Nhà máy muốn nâng cấp mức độ tự động hóa
Khi sản lượng và độ phức tạp của đơn hàng tăng, doanh nghiệp có thể cần đánh giá lại mức độ phù hợp của thiết bị hiện tại. Đầu tư máy cắt trung tâm là một phương án cần được xem xét cùng với năng lực các công đoạn phía sau, nhu cầu nhân sự, mặt bằng và kế hoạch phát triển sản xuất.
Trước khi lựa chọn, doanh nghiệp nên đối chiếu kích thước profile, yêu cầu góc cắt, phương thức nhập dữ liệu, khả năng tích hợp phần mềm và phương án bố trí máy với nhu cầu thực tế.
9. GOPCO chuyển giao máy cắt nhôm trung tâm CGMA cho nhà máy tại Lào
Dự án SOMVANG Glass & Aluminum Factory là một trong những dự án GOPCO triển khai thiết bị phục vụ sản xuất cửa nhôm CNC và gia công nhôm vòm tại thị trường Lào. Với máy cắt nhôm trung tâm CGMA LJQZ-CNC-6500C-L/R, doanh nghiệp có thêm một thiết bị chuyên dụng phục vụ công đoạn cắt theo chương trình, kết hợp với các máy gia công khác trong hệ thống.
Đối với nhà máy sản xuất cửa nhôm quy mô lớn, quyết định đầu tư nên dựa trên sự phù hợp giữa công nghệ, yêu cầu sản phẩm, năng lực từng công đoạn và kế hoạch sản xuất dài hạn.
GOPCO tư vấn máy cắt nhôm trung tâm CGMA và giải pháp thiết bị sản xuất cửa nhôm theo nhu cầu thực tế của doanh nghiệp. Liên hệ GOPCO để trao đổi về loại profile, kích thước gia công, nhu cầu sản lượng và phương án thiết bị phù hợp với nhà máy của bạn.
